Icom IC-FR5100: второй радиомодуль в существующем корпусе
При расширении радиоузла не всегда требуется ещё один корпус в стойке. В IC-FR5100 изготовитель предусмотрел место для дополнительного радиомодуля: два установленных RF-блока могут программироваться и работать независимо. Это конкретный вариант аппаратного расширения. Однако свободное место внутри ретранслятора ещё не означает, что второй модуль входит в поставку или что весь узел уже подготовлен к работе с ним.
Для закупки полезно сразу разделить два предложения: IC-FR5100 в имеющемся составе и комплект для согласованного расширения. Их нельзя сравнивать только по одинаковой фотографии передней панели.
Что именно добавляется
Официальная страница Icom называет дополнительный блок опцией. Для VHF-модели IC-FR5100 отдельная страница UR-FR5100 прямо описывает его установку для двухканального ретранслятора. Это полноценный аналоговый/цифровой ретрансляционный радиомодуль диапазона 136–174 МГц с выходной мощностью 25 Вт.
Основной вопрос заказа — сколько таких радиотрактов фактически установлено и настроено. Маркировка корпуса IC-FR5100 сама по себе не подтверждает наличие дополнительного блока. Для действующего узла состав уточняют по документам и результатам осмотра обслуживающим специалистом; вскрывать оборудование ради фотографии поставщику без принятого порядка обслуживания не требуется.
| Предмет предложения | Что должно быть определено |
|---|---|
| Существующий IC-FR5100 | Исполнение и фактически установленные радиомодули |
| Дополнительный UR-FR5100 | Применимость к конкретному узлу, состояние и состав поставки |
| Расширение до двух радиотрактов | Монтаж, отдельная настройка и необходимые соединения |
| Весь пункт после расширения | Питание, антенные тракты и согласованная проверка обеих частей |
Это структура будущей спецификации. Она не означает, что названные работы или дополнительный модуль уже включены в цену каталожного ретранслятора.
Настройки памяти не заменяют второй блок
У IC-FR5100 указаны 32 канала памяти. Дополнительный UR-FR5100 также имеет собственную характеристику ёмкости памяти. Такие записи относятся к настройкам оборудования; добавление сохранённых конфигураций не создаёт отсутствующий RF-модуль.
Поэтому запрос «нужен ещё один канал» следует уточнить. Покупателю может требоваться дополнительная запись в настройках существующего тракта либо ещё один самостоятельный радиотракт. Эти задачи дают разные составы оборудования, работ и проверки. В случае IC-FR5100 предмет рассматриваемого расширения — именно второй физический модуль.
Независимая настройка модулей также не означает автоматического объединения любых абонентов в одну систему. На официальной странице Icom различаются цифровые исполнения NXDN и dPMR, а для ряда системных функций указаны определённые внутренние платы. Формат, версии и необходимые опции согласуют под существующую сеть. Контроллерную плату и дополнительный RF-модуль нельзя считать одной и той же позицией.
Один корпус экономит место, но не завершает проект

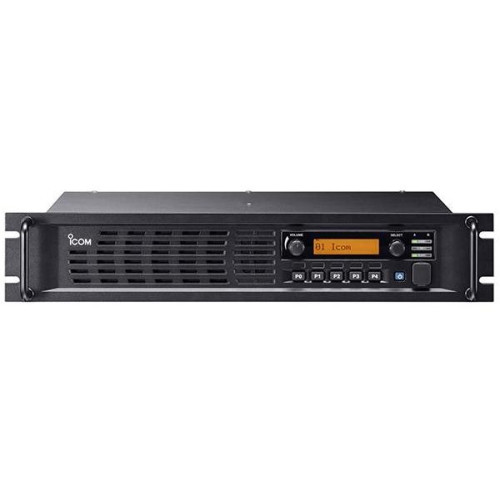

Исполнение IC-FR5100 предназначено для 19-дюймовой стойки и занимает 2U. Возможность разместить второй модуль в том же шасси полезна, если пространство уже распределено. Но такая экономия не снимает вопросов к размещению кабелей, питанию и антенной части расширенного пункта.
Рассмотрим условный поэтапный заказ: сначала используется один радиомодуль, позднее планируется второй. На первом этапе сохраняют документацию установленного оборудования и описание будущего расширения. На втором проверяют фактическое состояние узла, применимость добавляемого блока и состав необходимых работ. Нельзя заранее считать, что через несколько лет любое предложение модуля с похожим индексом подойдёт без сверки.
Два независимо работающих модуля в общем корпусе не следует автоматически объявлять отказоустойчивым резервом. Для резерва требуются отдельная схема замещения и критерии восстановления связи. Возможность установить два блока подтверждает способ компоновки, а не готовый режим автоматического переключения при отказе.
Проверка после расширения
Для каждой части фиксируют установленный модуль, согласованную конфигурацию и результат проверки. Затем проверяют работу полного пункта в предусмотренном режиме. Это позволяет отличить подтверждённое расширение от поставки ещё одной коробки, которую только предстоит встроить в систему.
Мощность и тепловые условия также относятся к выбранному исполнению: для IC-FR5100 Icom указывает непрерывную работу на 25 Вт при температуре окружающей среды 25 °C. Это не основание переносить на него параметры IC-FR5100H или обещать тот же режим при любых условиях шкафа. Нужные ограничения учитывают при подготовке узла.
IC-FR5100 представлен в каталоге группы. В запросе укажите текущее исполнение, установленный состав и требуемый результат расширения. Доступность дополнительного блока, комплект, состояние, цену и работы подтверждают отдельно. Тогда предложение отвечает на конкретный вопрос: что именно нужно добавить к существующему радиоузлу и как проверить полученный состав.
Источники: Icom — IC-FR5100/IC-FR6100, исполнение 25 Вт; Icom — модуль UR-FR5100; позиция каталога группы.
