Garmin GHP 10: тахометр, GPS и выбор источника скорости
На катере уже есть GPS-приёмник и сеть NMEA 2000. Значит ли это, что для GHP 10 вопрос источника скорости закрыт? Нет: нужно определить, какие данные доступны автопилоту и какой источник выбран в конфигурации. Руководство Garmin различает сведения двигателя, аналоговую тахометрию и GPS. Их нельзя объединить в одну строку «навигация подключена».

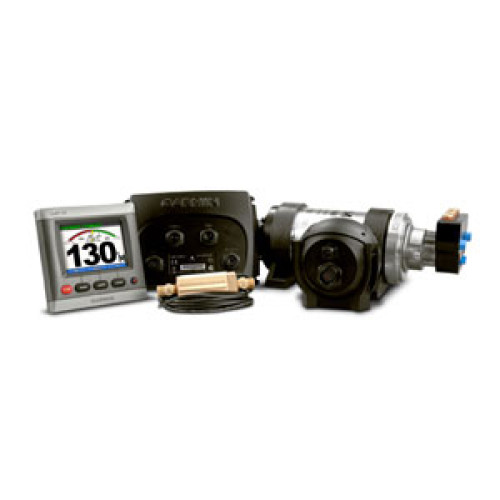

Разбор относится к GHP 10 с пультом GHC 20 по инструкции Garmin 190-01331-10, редакция A от апреля 2013 года. Это существенная граница: сведения о таком составе не подтверждают те же возможности старого комплекта с другим пультом или программными версиями.
Что выбирает настройка Speed Source
Garmin рекомендует для наилучшей работы источник тахометрических данных: через NMEA 2000 либо аналоговое подключение. GPS предусмотрен, когда данные тахометра недоступны или непригодны. Таким образом, наличие GPS не делает его обязательным или автоматически выбранным вариантом для каждого судна.
| Возможный источник | Что выяснить перед предложением |
|---|---|
| Данные двигателя NMEA 2000 | Доступны ли нужные сведения двигателя в той же сети, что GHC 20 и CCU |
| Аналоговый тахометр | Какое подключение предусмотрено документацией двигателя и установки |
| GPS | Поддерживается ли этот вариант выбранным составом и версиями ПО |
В первом случае речь идёт именно о данных двигателя. Само присутствие в сети другого навигационного прибора не подтверждает наличие оборотов. Во втором не следует выбирать сигнальную линию по цвету похожего провода на другом катере: исходные сведения передают установщику по точной документации двигателя.
Для GPS указана пара программных версий
В названной инструкции GPS как Speed Source поддерживается при версии GHC 20 не ниже 3.00 одновременно с версией GHP 10 не ниже 3.30. Проверять только один блок недостаточно. Установленный GPS и подходящий разъём ещё не подтверждают выполнение обоих условий.
Это минимальные условия именно указанного документа, а не обещание сегодняшнего обновления любого старого комплекта. До покупки фиксируют фактические модели и версии. Если продавец предлагает изменить состав или ПО, возможность таких работ, применимые файлы и результат должны быть подтверждены для конкретного оборудования.
Например, заказчик хочет сохранить существующий автопилот и использовать уже установленный GPS. Для расчёта нужны сведения о GHP 10, пульте и источнике данных. Сначала подтверждают подходящий состав и путь передачи, затем оценивают необходимые работы. Покупать новый GPS только потому, что система пока не использует его скорость, преждевременно: причина может находиться в конфигурации или неподтверждённых версиях.
Смена источника затрагивает настройку системы
В руководстве изменение Speed Source связано с повторной проверкой относящихся к нему параметров настройки. Поэтому замена источника — отдельная работа, а не простая перестановка записи в спецификации. Прежние значения и результат настройки нельзя молча переносить на другую конфигурацию.
Для приёмки полезно сохранить выбранный источник, обозначения блоков, версии и проверенный результат. Если используются обороты двигателя, сравнивают показания с предусмотренным контрольным источником. Если выбран GPS, подтверждают поступление и использование нужных данных. Порядок настройки и испытаний выполняет подготовленный исполнитель по применимому руководству; этот разбор не задаёт калибровочные значения для чужого судна.
Потеря GPS не описана как полное выключение
Для состояния «Lost GPS as a speed source» инструкция указывает переход автопилота к удержанию курса. Это следует отличать от ожидания, что система обязательно полностью отключится или продолжит прежний навигационный сценарий без изменений. Требуемое поведение и действия оператора должны быть понятны для установленного состава.
Перед заказом GHP 10 передайте сведения о двигателях, существующей сети, пульте и программах. Отдельно укажите, требуется сохранить тахометрию или рассмотреть GPS при недоступных данных двигателя. Каталог группы подтверждает товарную позицию GHP 10; фактический комплект, состояние, применимость к гидравлике, наличие и цену подтверждают в предложении. Такой запрос позволяет согласовать источник данных вместе с системой, а не рассчитывать на любой прибор с названием GPS.
Источники: Garmin GHP 10 Installation Instructions, 190-01331-10_0A, апрель 2013, стр. 6, 15, 20 и 22; позиция каталога группы.
