После установки АИС появились помехи: как подготовить проверку ЭМС
Правила РС и РКО: практическое применение
До переоборудования УКВ-станция работала устойчиво. После добавления АИС, дисплея или нового преобразователя в приёме появляется шум. Совпадение по времени помогает поставить задачу, но ещё не определяет неисправный блок. Для полезного обращения в сервис нужна воспроизводимая картина: какое оборудование работает, в каком режиме возникает помеха и что меняется при разрешённом переключении.
Норма относится ко всему сочетанию оборудования
Пункт 6.2.1 части VII «Средства радиосвязи» ПКПС РКО требует принимать разумные и практически осуществимые меры по обеспечению электромагнитной совместимости устанавливаемого оборудования с уже имеющимися средствами радиосвязи и навигации. В нём разделены два направления: радиоустановки не должны создавать вредные помехи другим судовым системам, а другие системы — радиоустановкам. Отдельно указана необходимость соблюдать инструкции изготовителей по ЭМС, экранированию и заземлению.
Поэтому испытать только новый дисплей отдельно от судна недостаточно для вывода о всей установке. И обратный вывод неверен: наличие помехи после монтажа не доказывает, что выбранная модель всегда несовместима с данной радиостанцией. Рассматривают фактические приборы, питание, антенные тракты, соединения и способы прокладки.
Новая часть VII действует с 3 апреля 2026 года. Для конкретного судна применимость определяют по пункту 1.1.2, действующим документам и относящимся к нему требованиям. Этот материал раскрывает практическую подготовку проверки по 6.2.1; он не задаёт универсальную схему заземления.
Сначала сохранить наблюдения
Запишите, какой приёмник и канал или рабочий режим затронуты, как проявляется помеха, когда её заметили и какие работы предшествовали. Сопоставьте режимы нового оборудования без произвольного отключения обязательной вахты. Любые переключения на действующем судне согласуются с ответственными за эксплуатацию и выполняются в допустимых условиях.
Полезно различать постоянный шум, краткие импульсы, снижение чувствительности и перезапуск прибора. Последний признак может относиться к питанию; его нельзя автоматически назвать радиочастотной помехой. Наблюдение «экран гаснет при передаче» и наблюдение «станция принимает треск при включённой подсветке» требуют разных исходных данных.
| Что зафиксировать | Для чего это нужно |
|---|---|
| Точный состав до и после работ | Отделить добавленные узлы от сохраняемого оборудования |
| Режим, при котором появляется эффект | Дать специалисту возможность воспроизвести наблюдение |
| Вид изменения на каждом приборе | Разделить помеху приёму, потерю данных и нарушение питания |
| Реальные трассы и оконечные соединения | Сопоставить установку с руководствами изготовителей |
Это рабочая ведомость для обращения, а не перечень измерений, обязательный для каждого судна.
Радиостанция и АИС — два самостоятельных участника

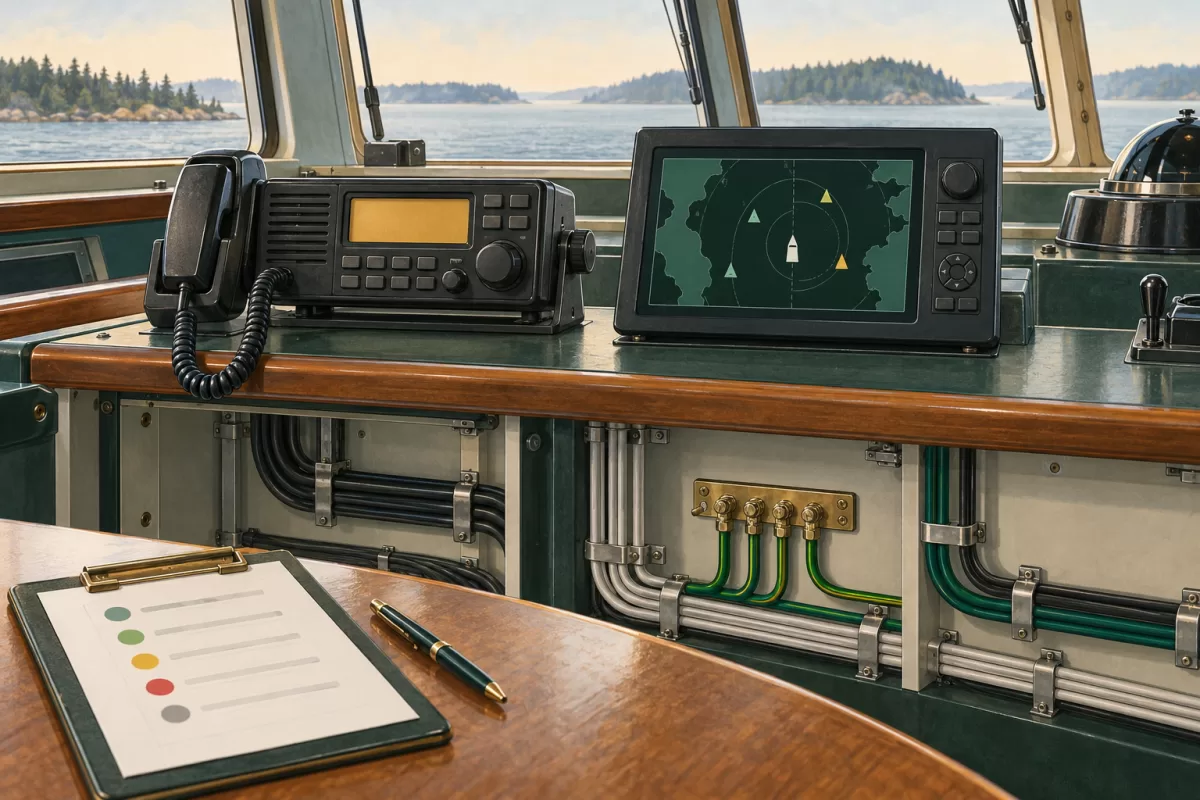

В каталоге River Marine Pro представлены УКВ ГМССБ NSR NVR-3000 и АИС класса А NSR NSI-1000. Для обсуждения их установки требуется весь состав: собственные антенны, фактические фидеры, кабели данных, питание, экраны и места расположения. Одинаковая марка не заменяет проверку конкретной конфигурации.
Нельзя по общей фотографии рекомендовать объединение антенных трактов, разветвитель или произвольный переходник. Такие решения допускаются только там, где их подтверждают применимая документация и проект. Если существующие кабели остаются, их явно включают в описание решения: новое оборудование подключается к реальной линии, а не к условной идеальной схеме.
При подготовке заказа NSI-1000 полезно сразу отметить, что уже стоит рядом и какой участок подвергается изменению. Тогда принадлежности и работы согласуются как части одной установки. Цена отдельного прибора не включает автоматически переделку трасс, измерения и устранение прежних замечаний.
Исправление должно иметь проверяемый результат
Специалист сопоставляет фактическую установку с руководствами и определяет необходимые измерения и исправления. После работ возвращаются к исходному наблюдению: исчез ли эффект в том же разрешённом режиме и сохраняется ли нормальная работа затронутых средств. Если изменены соединения, трассы или состав, их отражают в относящейся к установке документации.
Не стоит начинать с универсального совета «поставить феррит везде» или ослаблять защитное заземление ради снижения шума. Такие действия могут скрыть симптом, создать другую проблему и не подтвердить выполнение 6.2.1. Нужен результат по фактической причине, а не количество добавленных принадлежностей.
Что отправить вместе с запросом
Укажите судно, модели, состав последних работ и короткую таблицу наблюдений. Приложите доступные схемы и фотографии соединений без вскрытия находящегося под опасным напряжением оборудования. Для подбора новой NSR NSI-1000 перечислите сохраняемые средства связи и навигации. Для действующего комплекта сформулируйте задачу как диагностику конкретного эффекта, с согласованными условиями проверки после исправления.
Источники и границы разбора
Основание: официальная часть VII ПКПС РКО, приказ № 29-п, пункты 1.1.2 и 6.2.1; изменения № 70-п. Ведомость наблюдений и порядок постановки задачи — пояснения редакции. Они не заменяют монтажные руководства, проект и профессиональную проверку конкретного судна.
